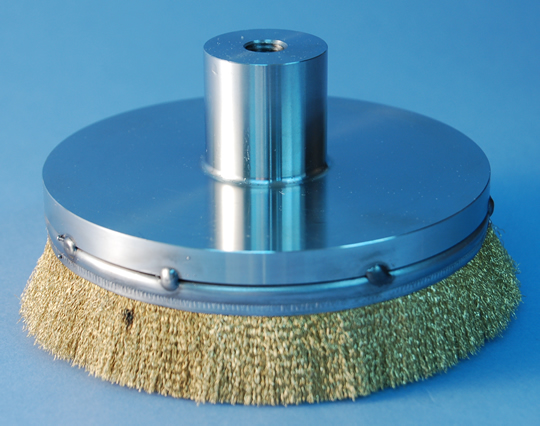

カップブラシ

特徴

  • 高密度チャンネル式。
  • ステンレスチャンネル(SUS430)仕様も可能。
  • 溶接により金具を取りつけできます。
  • 何重かに重ねての製作可能 普通のテキスト

用途

  • 掃除機の吸いこみ口。
  • ブロアのシール用
  • ショットブラストの吹き出しのシール用
  • 研磨・バリ取り。
  • 木工機械の切りくずの飛散防止

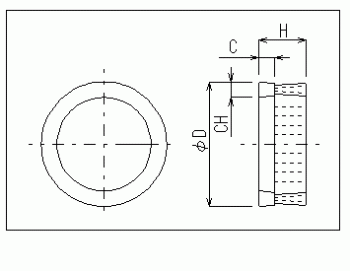

規格寸法

KG-CP_i_area

  チャンネル規格
#3 #5 #6 #8 #10
CH チャンネル巾 3 5 6 8 10
C チャンネル高さ 4 5 7 9 11
D ブラシ外径(最小値) 亜鉛メッキ鋼板 10 45 65 80 130※
SUS430 30 60 100 150
H ブラシ高さ

自由に設定可能です

※毛材によって、φ130~140が最小外径になります。詳細はお問い合わせください。

詳細

チャンネル規格・制作方法はブラシの技術情報ページをご覧ください。

取付金具の厚みは最低でも1.5mm
以上必要になります。
1mm以下の場合は溶接時に穴が開きますために不可になります。

弊社取り扱い毛材は「製品情報・毛材情報」をご覧ください。
太い毛材はチャンネル大きさによって製作が出来ないものもございますので、お問い合わせください。

オーダーメイド品の図面

オーダーメイド品の図面PDFはこちら
